Thiết bị lọc dầu nhựa thải: Đi sâu vào động học nhiệt phân, điều khiển pha và chống ăn mòn kỹ thuật

Việc tái chế hóa học nhựa phế thải về cơ bản là một hoạt động phân tích phân tử có kiểm soát. Nó sử dụng năng lượng nhiệt để cắt đứt các mạch cacbon-cacbon, sắp xếp lại các cấu trúc hỗn loạn có hàm lượng polyme cao thành một hệ thống hỗn hợp gồm các ankan và anken phân tử nhỏ. Đây không phải là đốt hoặc khí hóa; đây là một dự án ghép nối hóa lý phức tạp tích hợp kiểm soát nhiệt độ chính xác, ngưng tụ nhiều giai đoạn và tách pha khí-lỏng-rắn.

I. Cơ chế hóa học ba giai đoạn của nhiệt phân

Quá trình nhiệt phân nhựa thải trong lò phản ứng tuân theo các quy tắc phân hủy từng bước nghiêm ngặt, thường được chia thành ba khoảng nhiệt độ đặc trưng:

1. Bắt đầu ở nhiệt độ thấp (250°C – 350°C): Phân cắt chuỗi gốc tự do Giai đoạn này chủ yếu liên quan đến việc loại bỏ các nhóm mặt dây chuyền và sự phân mảnh ở đầu chuỗi. Đối với Polyvinyl Clorua (PVC), cửa sổ nhiệt độ này kích hoạt phản ứng khử clo, giải phóng đáng kể khí hydro clorua (HCl). Polystyrene (PS) bắt đầu phân hủy ở đây, tạo ra các monome và oligome styren. Thông số kiểm soát quan trọng ở giai đoạn này là tốc độ gia nhiệt. Tốc độ quá chậm không thể tạo ra đủ nồng độ gốc tự do, trong khi tốc độ quá nhanh gây ra hiện tượng quá nhiệt cục bộ, dẫn đến liên kết ngang và cốc hóa.

2. Phân cắt ngẫu nhiên ở nhiệt độ trung bình (350°C – 480°C): Phân phối sản phẩm Đây là giai đoạn cốt lõi trong đó các chuỗi carbon chính trải qua quá trình phân cắt ngẫu nhiên. Polyethylene (PE) và Polypropylene (PP) tuân theo cơ chế phân cắt ngẫu nhiên; đứt gãy chuỗi carbon tại các điểm tập trung ứng suất do rung động nhiệt mạnh. Việc phân phối sản phẩm tuân theo mẫu phân phối Gaussian, với tỷ lệ hydrocacbon lỏng cao hơn trong phạm vi C5 – C20. Tuy nhiên, nhiệt độ không bao giờ được vượt quá 500°C. Vượt quá ngưỡng này, các phản ứng crackinh thứ cấp tăng cường, làm tăng mạnh lượng hydrocacbon khí nhẹ (C1 – C4) và làm giảm sản lượng dầu lỏng. Do đó, điều khiển nhiệt độ PID vòng kín là thông số quy trình quan trọng nhất trong thiết kế thiết bị.

3. Aromatization ở nhiệt độ cao (480°C – 550°C+): Coke và Aromatic Genesis Đây là khoảng nhiệt độ mà các kỹ sư cố tình tránh. Olefin trải qua quá trình tuần hoàn Diels-Alder, khử hydro để tạo thành hydrocacbon thơm đa vòng, cuối cùng ngưng tụ thành cốc lắng đọng trên thành lò phản ứng và đường ống. Than cốc có độ dẫn nhiệt khoảng 1/100 so với thép, khiến nó trở thành nguyên nhân trực tiếp khiến hiệu suất nhiệt giảm đột ngột.

II. Thiết kế lò phản ứng lõi và kỹ thuật nhiệt động lực học

Các hệ thống liên tục trong công nghiệp về cơ bản khác biệt với các lò chế độ theo mẻ. Bản chất của chúng nằm ở sự kết hợp giữa nhiệt và truyền khối.

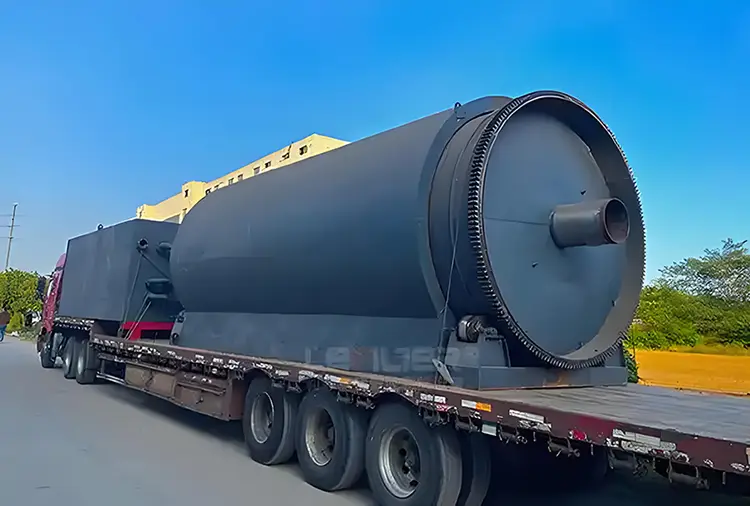

• Logic lựa chọn loại lò phản ứng: Thiết bị phổ thông hiện nay được chia thành hai thiết kế chính. Đối với nhựa hỗn hợp có hàm lượng tro và tạp chất cao thì lò phản ứng lò quay là ưu việt hơn. Nó dựa vào chuyển động quay của trống và các bộ nâng bên trong để ném nhựa đều vào bức tường nóng bên trong, tạo ra một "bức màn vật liệu" giúp tăng đáng kể hệ số truyền nhiệt từ tường đến giường. Đối với polyolefin tinh khiết, đã được làm sạch trước, lò phản ứng tầng sôi cho thấy tiềm năng lớn hơn. Nó sử dụng cát thạch anh hoặc bóng gốm làm chất mang nhiệt, với khí hóa lỏng (nitơ tái chế) mang nhiệt để đạt được vận hành đẳng nhiệt trong toàn bộ lò phản ứng, loại bỏ hoàn toàn các điểm nóng cục bộ.

• Thiết kế cột chưng cất để ngưng tụ nhiều giai đoạn: Khí dầu thoát ra khỏi lò phản ứng mang theo một lượng lớn khí dung và các thành phần sáp. Cột phân đoạn bên trong thường sử dụng các tấm tôn đóng gói hoặc các khay van phao. Thông qua việc kiểm soát chính xác tỷ lệ hồi lưu ở đỉnh cột, đạt được sự tiếp xúc ngược dòng giữa pha lỏng và hơi. Tận dụng sự khác biệt về độ bay hơi tương đối, khí dầu được cắt thành các phần naphtha nhẹ (<170°C), phần diesel trung bình (170-360°C) và phần dầu nhiên liệu nặng (>360°C). Số lượng khay quyết định độ chính xác của việc tách; thiết bị cấp công nghiệp thường cần 15 đến 20 đĩa lý thuyết.

III. Giải pháp kỹ thuật cho các tạp chất nguy hiểm (Chlorine, kim loại, silicone)

Các tạp chất trong nhựa thải là nguyên nhân chính gây ra lỗi thiết bị. Các giải pháp kỹ thuật phải giải quyết vấn đề này trên hai mặt: pha hơi và pha lỏng.

1. Khử clo ở pha hơi – Hấp thụ nhiệt độ cao: Phương pháp hiệu quả nhất bao gồm việc lắp đặt một lò phản ứng giường cố định trong đường ống nhiệt độ cao (khoảng 350-400°C) giữa đầu ra của lò phản ứng và bình ngưng. Lớp này chứa các chất hấp phụ gốc canxi hoặc natri (chẳng hạn như vôi sống hoặc natri cacbonat). Nguyên tắc dựa trên phản ứng trung hòa, cố định HCl dưới dạng canxi clorua hoặc natri clorua rắn. Điều này làm giảm hàm lượng clo trong khí dầu xuống dưới 5 ppm trước khi nó đi vào hệ thống ngưng tụ. Chìa khóa của quá trình này nằm ở vận tốc không gian được thiết kế của lớp hấp phụ; vận tốc quá mức làm giảm áp suất, trong khi vận tốc không đủ dẫn đến sự hấp thụ không hoàn toàn.

2. Khử kim loại và khử kim loại ở pha lỏng – Tách và lọc ly tâm: Các vật liệu vô cơ như titan dioxide (TiO₂), silica gel (chất hút ẩm) và cặn lá nhôm tồn tại dưới dạng các hạt có kích thước micron trong dầu nhiệt phân sau phản ứng. Hệ thống lọc ba giai đoạn là không thể thiếu: Tách lốc xoáy Giai đoạn 1 (đối với các hạt nặng), Bộ lọc tan chảy ở nhiệt độ cao Giai đoạn 2 (với định mức lọc 25μm) và Máy ly tâm ngăn xếp đĩa Giai đoạn 3 (sử dụng chênh lệch mật độ để tách dầu nhẹ khỏi cặn nặng).

3. Kỹ thuật vật liệu chống ăn mòn: Ngay cả sau khi khử clo ở pha hơi, lượng HCl còn sót lại có thể ngưng tụ với hơi nước ở phần hạ lưu để tạo thành axit clohydric loãng, gây ra ăn mòn điểm sương. Do đó, cột phân đoạn và các bó ống ngưng tụ tiếp theo phải được làm từ thép không gỉ song công (ví dụ: 2205) hoặc các tấm composite phủ titan. Hơn nữa, trong quá trình khởi động và tắt thiết bị, việc tẩy nitơ kỹ lưỡng là bắt buộc để ngăn không khí xâm nhập, tạo thành hỗn hợp ăn mòn của axit sunfuric và axit clohydric.

IV. Tái chế khí không ngưng tụ và cân bằng nhiệt

Quá trình nhiệt phân tạo ra 15%–25% khối lượng khí C1–C4 không ngưng tụ, chủ yếu là metan, ethane, ethylene và propylene, với nhiệt trị cao 40–50 MJ/Nm³. Thiết bị tinh chế dầu nhựa thải hiện đại làm sạch loại khí này và cấp trực tiếp vào lò đốt khí, đóng vai trò là nguồn nhiệt chính cho lò phản ứng.

Cân bằng nhiệt của hệ thống được tính như sau: Nhiệt thu nhiệt cần thiết để nâng nhựa đến nhiệt độ nứt là khoảng 800–1000 kJ/kg. Quá trình đốt cháy khí không ngưng tụ thường chỉ đáp ứng được 70%–80% tổng nhu cầu nhiệt này. Để duy trì hoạt động ở trạng thái ổn định liên tục, thiết bị cần một lượng nhỏ nhiên liệu bổ sung LPG hoặc khí tự nhiên để đốt phụ. Một yếu tố kỹ thuật quan trọng cần cân nhắc là việc thu hồi nhiệt thải từ khí thải. Khí thải nhiệt độ cao (khoảng 500-600°C) phải đi qua bộ gia nhiệt không khí hình ống trước khi thải ra, làm nóng trước không khí đốt đến 250-300°C. Bước duy nhất này có thể nâng cao hiệu suất nhiệt tổng thể của hệ thống từ 65% lên trên 85%.

V. Thử thách ổn định hoạt động: Ngăn chặn than cốc

Than cốc là yếu tố quyết định hạn chế tuổi thọ của thiết bị và chu kỳ hoạt động liên tục. Ngoài việc kiểm soát nhiệt độ chính xác, ba chiến lược kỹ thuật chủ động được sử dụng để ngăn chặn than cốc:

• Công nghệ cho hydro: Đưa một lượng nhỏ polyme giàu hydro (chẳng hạn như cao su vụn từ lốp xe) vào thức ăn hoặc duy trì áp suất hydro dương nhẹ, cung cấp các gốc hydro tự do để hạn chế các liên kết không bão hòa được tạo ra bởi quá trình phân mảnh chuỗi, do đó ngăn chặn quá trình trùng hợp olefin.

• Cạo cơ học nội tuyến: Lắp các bộ phận bên trong lò phản ứng bằng máy nạo hoặc băng tải trục vít quay với tốc độ cực chậm (0,5 – 2 vòng/phút). Điều này phục vụ một mục đích kép: nâng cao lớp vật liệu và liên tục loại bỏ cặn than cốc mới hình thành bám trên thành lò phản ứng.

• Tước hơi: Ở cuối giai đoạn phản ứng, hơi quá nhiệt (300°C) được bơm vào lò phản ứng. Phản ứng khí hóa bằng hơi nước (C + H₂O → CO + H₂) khí hóa một phần carbon lắng đọng, kéo dài thời gian của một chu trình vận hành.

Phần kết luận

Thiết bị lọc dầu nhựa thảiđại diện cho một ngành kỹ thuật tập trung vào phân tách và tái hợp. Thước đo thực sự về độ tinh vi kỹ thuật của nó không được xác định bằng tỷ lệ phần trăm hiệu suất chất lỏng đơn lẻ mà bằng khả năng chịu đựng chất gây ô nhiễm, khả năng ngăn chặn than cốc và tính toàn vẹn tự cân bằng của toàn bộ hệ thống nhiệt. Sự hiểu biết thực sự về thiết bị công nghiệp này chỉ đạt được khi người ta nắm được logic cơ bản của các phản ứng gốc tự do, chưng cất phân đoạn dựa trên khay và các cơ chế ăn mòn điểm sương được trình bày ở trên. Đó là một hệ sinh thái khép kín gồm hóa học, nhiệt động lực học và khoa học vật liệu.
